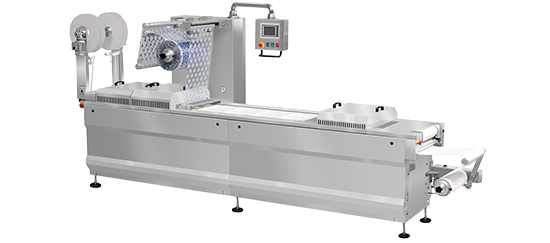

Термоформовочная автоматическая линия LPP420-360x24T
Автомат по производству упаковки и вакуумной упаковки пищевых продуктов из прессованной и термосвариваемой нижней фольги до 500 мкм в сочетании с термосвариваемой верхней фольгой и с конденсатором для высокотемпературных продуктов.

Спецификация термоформовочной автоматической линии - LPP420-360x24T:

Упаковываемый продукт: •Рыбные продукты и креветки
Упаковочные материалы: • нижняя пленка – жесткая, ширина 360 мм+2
• верхняя пленка – мягкая –ширина: 360мм+/-1
Габариты машины: • длина ~ 4300 мм, рабочая ширина ~ 1050 мм, макс. высота 2000 мм.
Производительность:

• 5-7 циклов в минуту в зависимости от типа упакованного продукта, перерывов в работе, установленных параметров процесса упаковки, а также эффективности обслуживания.
Рабочий цикл • 240 мм
Питание: • источник питания - 3x230 / 400 В, 50 Гц,
• сжатый воздух - 6-8 бар,
• 100-150 нл /цикл.
• охлаждающая вода - давление 1-2 бара, 15 оС, примерно 4-8 л / мин (не применяется при использовании замкнутого контура воды)
Микропроцессорное управление: • Bernecker & Rainer, один из ведущих производителей промышленной автоматики в мире,
• общение на польском или английском языке
• запоминание до 50 программ,
• сенсорный терминал с понятным и интуитивно понятным графическим интерфейсом, а также с кнопками ON OFF и предохранительным выключателем
Глубина формовки: • Макс. 120 мм в зависимости от деления
Масса линии: • ~ 1500 кг (в зависимости от комплектации)
Направляющие для упаковки • набор направляющих со сменными кронштейнами в зоне загрузки и выходе машины
Зона загрузки: • длина: 960 мм (4x240 мм)
Система защиты: • Schneider Electric, с помощью магнитных выключателей, останавливающих машину при попытке снять крышки формовочного, сварочного и режущего инструмента
Цепи транспортировки нижней пленки: • 5/8 дюйма
Подъемная система: • коленный механизм,
Спаивающий инструмент: • Нижняя часть - приспособлена для установки сменных стекол
• верхняя часть - с рамой для сварки
Система формовки: • нагрев и формование с помощью системы сжатого воздуха,
• нагрев фольги непосредственно сверху
Главный привод: • приводные цепи сервопривода, транспортирующие нижнюю пленку, что позволяет оптимизировать параметры подачи
Система газо - удаления из упаковок: • удаление воздуха производится через отверстия, нарезанные на ажуре нижней пленки
Система формирования нижней пленки: • подогрев и формирование сжатым воздухом,
• подогрев пленки непосредственно с верху.
Механизм подачи верхней и нижней пленок: • внутренний диаметр втулки пленки 3 дюйма (76мм).
Регулировка температуры: • два контура регулировки температуры,
• индивидуальное измерение и контроль заданного уровня температуры.
Вакуумный насос: • TEPRO АТ100В производительность насоса 100 м3/ч, для создания вакуума в упаковках.
Система дозирования для модифицированной атмосферы MAP (опция) • Состоит из газового клапана и буферного бака
• Газовый клапан контролируется временем или давлением. Упаковка в защитные газы с содержанием кислорода до 21%
Выгрузка продукции: • ролликовый стол
Механизм поперечной резки пленки: • Набор ножей для поперечной резки жесткой пленки FT 10 вместе с двухпозиционной системой смещения.
Механизм продольной резки пленки: • сменные ножевые ролики с круглыми ножами
Дренажная система: • механические барабаны
Изготовление: • обеспечивает простое содержание машины в надлежащем гигиеническом состоянии,
• машина оснащена диагностической программой (определяет параметры вакуума системы, идентификация в реальном времени)
• в соответствии с правилами Европейского Союза

Основной состав машины – без исполнительных механизмов:
• нижняя жесткая фольга 360 мм + 2 мм / верхняя фольга 360 мм +/- 1 мм;
• Рабочий ход 240 мм;
• формовочный инструмент с прямым нагревом - сверху;
• Литье сжатым воздухом;
• Нижняя часть формовочного инструмента приспособлена для установки сменных разделительных вставок;
• Устройство для вырезания отверстий для вентиляции и газирования
• Сварочный инструмент - нижняя часть - приспособлен для крепления сменных сварочных стекол;
• Сварочный инструмент - верхняя часть - со сварочной рамой;
• набор направляющих со сменными кронштейнами в области применения и на выходе из машины;
• Набор защитных чехлов.
